隔离安全栅
更新时间:2015/12/25 16:57:20 点击次数:

SABO隔离安全栅是依据国家标准:GB3836.1-2000《爆炸性气体环境用电气设备 第一部分:通用要求》和GB3836.4-2000《爆炸性气体环境用电气设备 第四部分:本质安全型“ i ”》精心设计的产品。是连接控制室仪表与现场仪表之间的关联设备,可广泛应用于工业过程控制系统,尤其是需要安全防爆的本安系统。

1. 综合特点

1)   供电电源 - 输入回路 - 输出回路之间完全电磁隔离。

2)   全模块化设计,小体积,低功耗。

3)   上电稳定时间3~5秒。

4)   无需零点和满度调校。

5)   薄型卡装式结构,耐燃性材质机壳,厚度仅为16mm,可密集安装,组合、拆卸十分方便。

6)   拔插式接线端子,独立的电源接线端,可带点拔插。

7)   安装、接线、维护简便易行。

8)   通过安全认证。

2. 技术规格

    1)工作电源

   独立的电源接线端子连接,电源:20~35VDC

    2)安全隔离

   安全区与危险区回路之间 250VDC/AC

    3)隔离强度

   输入回路 / 输出回路 / 供电电源 / 仪表外壳(以及接线子)之间 1500V~2500V AC /1分钟  50Hz

    4)接线端子

   拔插式接线端子3mm 共计14孔

    5)端子标号:

   本安接线端 1、2、3、4、5、6

   非本安接线端 7、8、9、10、11、12

   供电电源接线端 13-、14+

   适合截面积不超过 2.5mm2 的多束或单股电缆。

    6)安装及所处区域

   35mm 标准导轨卡式安装;建议采用垂直安装形式(见垂直安装图示)。

   SABO隔离式安全栅安装在安全区

    7)环境温度湿度限制

   工作运行温度 0~+60℃

   运输储藏温度 -20~80℃

   相对湿度  5~95%RH

    8)外形尺寸

   宽(厚)×高×深=W16×H116×D110(mm)(见外形尺寸图)

    9)整机重量

   约110g~120g

   3.产品结构:

   SABO隔离安全栅为卡装式构造,模块化表芯,ABS材质机壳,拔插式端子。

   1)本安(危险侧)接线端

     蓝色标识,连接至现场设备

   2)电源指示灯:

     仪表通电或处于正常工作状态时灯亮

   3)非本安(安全侧)接线端

     绿色标识,连接至控制系统或其它单元组合仪表

   4)左侧机壳盖

     与仪表右面机壳紧密扣合,用合适工具可撬开

   5)电源接线端

     2孔 3mm 供电电源接线(13-/14+)

   6)透气散热孔

     密集散热孔,通风对流设计

   7)产品标签粘贴部位

     PET耐热材质标签,标注产品型号代码及相关重要参数

   8)右侧机壳

     为主体机壳构件,与左机壳盖扣合。

   9)安装卡口

     35mm 标准 DIN 导轨卡式安装(具体)如下图所示

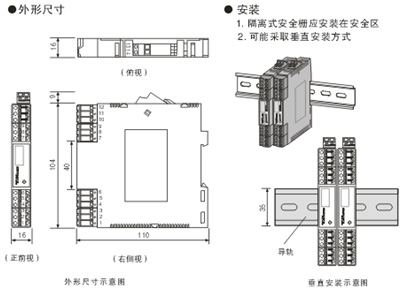

   4.外形尺寸图及安装示意图
